오늘은 필자가 FDF 및 스위치 연결에 대해서 이야기를 좀 할려고 한다. 우리가 흔히 알고 있는 광분배함을 FDF라고 한다. 이렇게 생겼다.

위에서 본 그림이다.

FDF의 덮개를 열고 위에서 사진을 찍었다.

그렇다면 위에 실제로 지하에서 올라온 광케이블이 실제로 결선되어 있는 것을 살펴보자.

이렇게 광케이블이 접속되어 있는 것을 볼수 있다.

실제로 DATA가 전송되는 광케이블이 두께이다. 머리카락 보다 가늘다고 한다.

그렇다면 정면의 사진을 살펴보자.

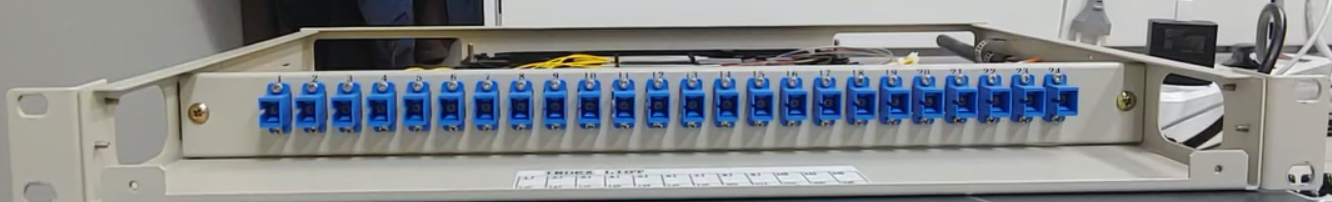

정면에서 사진을 찍어봤다.

앞에 광커넥터가 24개 이므로 24core라는 것을 쉽게 알수 있다. 세어보시면 안다. 그리고 모양으로 보니 SC type 이다. 그렇다면, SC 케이블을 한번 연결해보자.

이렇게 SC type의 광패치코드를 연결해봤다.

스위치에는 LC type 이므로 여기에 필요한 광패치코드는 싱글모드에 SC-LC type으로 결선되어야 한다.

그렇다면 스위치에 SFP를 연결해보자.

스위치에 SFP를 장착하였다

그렇다면 스위치랑 연결을 해보자.

이렇게 FDP - 광패치코드 - SFP - Switch가 연결되었다.

상세한 내용은 필자가 제작한 영상으로 봐주셨으면 한다.

https://youtu.be/VEMMcSmqRXI
