오늘은 필자가 PC 정비사 2급 실기 문제 [선택형]를 복원해왔다.

일단 문제를 살펴보자.

필자 나름대로는 최대한 비슷하게 만들어봤다. (이미지 출처: 구글)

우선 실제 메인보드를 보게 되면 저렇게 되어 있고 전면부 프론트 판넬에서 메인보드로 연결을 해줘야한다. 어떤 PIN이 PC에 전원이 들어와 있음을 물어보냐 이 뜻인데 그냥 PC를 전원을 켜면 들어오는 것이 무엇이냐고 질문한다.

당연히 전원이 들어와 있음을 표시하는 것은 Power LED가 되겠다. 파워 LED에 해당하는 PIN 번호는 2,4번이 되겠다.

그래서, 정답은 2,4 번이 된다. 그런데, 필자가 여기에서 좀 모자라는 듯한 느낌이다. 필자는 아직도 배가 고프다.

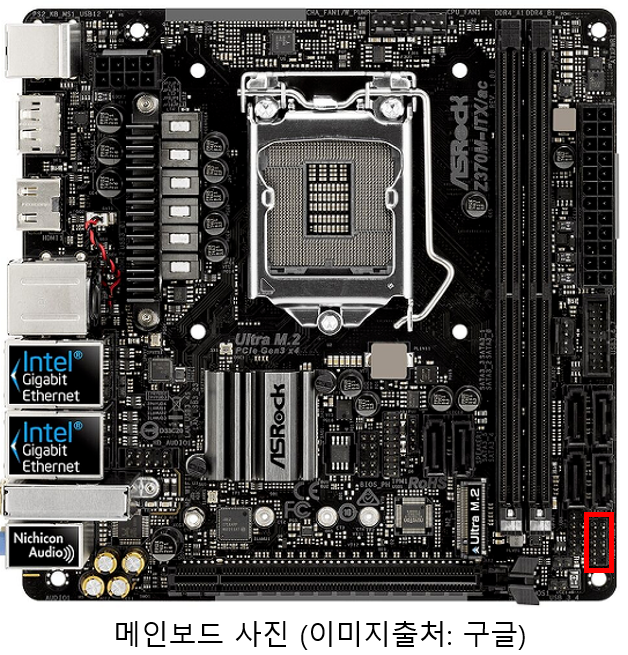

실제 메인보드 사진을 구해왔다.

필자가 빨간 사각형을 그려놨는데....저기에 각 핀이 이렇게 꼽힌다는 것이다.

이미지 출처: 구글

실제로 조립을 1번이라도 해보신 분들은 충분히 이해하실꺼라고 생각한다.

Power LED가 결합되면 저렇게 파란색으로 램프가 들어온다. (이미지 출처: 구글)

대부분 저런 색깔로 되어있는데 제조사 마다 다를 수 있다. 하지만 대부분 파워 LED는 파란색이다.

Power LED 선

파워 LED 선을 연결하지 않거나 문제가 생긴다면 위 사진에 있는 Power LED에 램프가 점등되지 않는다는 의미가 된다. 그리고, Power LED와 하드 LED는 +(플러스), - (마이너스) 가 존재한다. 결선시에는 반드시 +, - 를 잘 결합해야 위 램프가 켜진다고 보시면 된다. 반대로 결선하면 그냥 램프만 점등이 되지 않는다.

그리고, 파워 스위치 버튼이 고장이 나면 전원이 켜지지 않는데 대신에 Reset 버튼을 파워쪽에 연결하면 파워스위치 대신에 Reset이 파워스위치 역할을 대신 하게 할수도 있다. PC 내부에서 선만 살짝 바꿔주면 역할이 바뀐다는 의미가 되겠다.

기회가 된다면 실제로 직접 스스로 PC조립을 한번 해보면 최고의 공부가 되겠다고 필자는 확신한다.

상세한 내용은 필자가 제작한 영상으로 봐주시면 되겠다.

https://youtu.be/FVTriR_YO7o

필자가 제작한 영상이다

아무쪼록 합격하시는데 도움이 되었으면 하는 바램으로 오늘의 포스팅을 마친다.
