[실무형] 실무형으로 예상 문제를 한번 만들어보았다. 완전 함정투성이로....내가 수검자라도 아마 개빡칠 정도로 꼬아서 만들었다.  현실에서도 정말 열받는일이 생긴다.  IP 1개 부족해서 서브넷팅을 다시 해야하는 수도 생기기 때문이다. 그러면 최악의 경우 기존 구성원의 IP를 다 뜯어고쳐야하고 그냥 PC만 고치면 일은 쉽다. 하지만, 요즘 같이 복잡한 시대에 공유기부터 시작해서, 복합기, 프린터 등 다양한 기기들이 존재하며 특히 비밀번호를 걸어두는 경우가 많다. 비밀번호 모르면 수정도 안되니까..여간 골치아픈일이 아닐 수 없다.  그래서 네트워크 관리자는 Host수를 반드시 잘 계산해야하며 그 Host수에 따라서 서브넷팅이 달라진다는 것을 명심해야한다. 이건 네트워크 관리자로써의 숙명이다. 필자또한 IP 1개 부족으로 인해서 곤란한 일을 겪은 적도 있으며, 기존에 IP 대역을 뜯어고친적이 있다. 그때 얼마나 많은 욕을 얻어먹었는지.....ㅠㅠ 그런일을 안 겪으려면 서브넷팅의 달인이 되어야한다는 이야기 이다.

[문제] 네트워크 관리사 Kim은 220.172.149.0/24과 220.172.150.0/24대역 2개를 ISP에서 할당 받았다. (회사정책의 인터넷 정책은 고정 IP를 사용한다.) 이렇게 할당받은 C class 2개를 가지고 각 강의장 PC수량에 맞게 분할하여 설정하여야 한다.

본관 (A) 강의장에는 PC가 126대가 설치될 예정이고, 별관 (B)강의장에는 PC가 125대, 신관 (C)강의장에는 125대가 설치될 예정이다. 건물별로 L3 스위치가 별도로동작하고 있다. 각 분할된 대역의 게이트웨이는 사용할 수 있는 IP의 첫 번째 IP로 입력한다. 본관 (A)강의장에는 반드시 220.172.149.0의 대역으로 사용해야 한다.별관 (B)강의장의 IP주소가 신관 (C)강의장보다 앞 자리에 할당되어야 한다.

필자 마음대로 표를 만들어봤다.

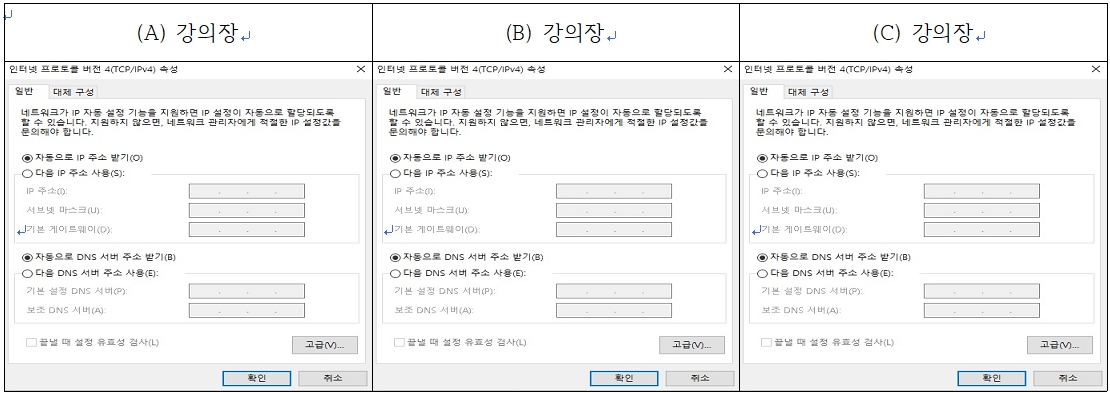

각 건물별 (A), (B), (C) 강의장마다 할당 가능한 맨 마지막 PC의 정보를 기준으로 제어판에 모두 입력하시오. (3개 입력해야함).

이렇게 각 강의실에 서브넷팅이 되었을때 사용가능한 IP의 맨마지막 주소를 입력하라는게 이 문제이다.

필자가 보기에도 완전 실무형이다. 내가 수검자라도 정말 개빡칠 노릇이다.  니 스스로 나누어서 스스로 계산한번 해봐라 이런식의 문제라고 보면 된다. 하지만, 이런것을 잘해야 필자처럼 초반에 고생을 하지 않는다.

자...그럼 풀이를 해보자.

-----------------------------------------------------------------------------------------------------------------------------------------------------

작업 전 IP 대역 (ISP에서 할당받은 C class 2개)

220.172.149.0/24

11111111.11111111.11111111.00000000

255.255.255.0

220.172.150.0/24

11111111.11111111.11111111.00000000

255.255.255.0  이렇게 된다.

--------------------------------------------------------------------------------------------------------------------------------------------------------

일단 여기에서 아주 중요한 사실이 하나 있다. 가용 IP의 수량을 정확하게 알아야한다. 실무에서도 IP 1개 때문에 서브넷팅을 다시 해야하는 경우가 많이 발생한다. 위에 있는 IP 대역 1개를 가지고 C class로 25비트로 분할해보자.(220.172.149.0/24를 사용 예정) - 본관 (A)강의장에는 126대를 사용한다고 했다.

25비트로 분할을 해보면

11111111.11111111.11111111.10000000

255.255.255.128 로 계산이 된다.

일단 앞에 범위를 사용한다고 가정하면 (0 ~ 127까지)

네트워크ID: 220.172.149.0

게이트웨이: 220.172.149.1

서브넷 마스크: 255.255.255.128

가용 IP 범위 (220.172.149.2 ~ 220.172.149.126) 총 125개가 된다. IP 1개가 부족하기 때문에 분리가 불가능 (가용 IP가 126개 이상은 서브넷팅 불가능함) 즉, 이 IP 대역은 서브넷팅 하지말고 그냥 통으로 쓰라는 이야기이다. 그런데 126대를 사용한다고 문제에서 명시를 했으므로 서브넷팅을 하면 안된다는 결론이 나온다. 그리고. 본관의 126대는 이 대역을 사용한다고 했으므로 본관은 220.172.149.0/24 대역 1개를 통째로 사용해야 한다.

----------------------------------------------------------------------------------------------------------------------------------------------------

(A)강의장 - 126대를 사용해야 하므로 24비트로 해야함

220.172.149.0/24 (호스트수: 256개)

11111111.11111111.11111111.00000000

255.255.255.0

네트워크 ID: 220.172.149.0

게이트웨이: 220.172.149.1 (문제에서 사용 가능한 첫 번째 IP)

서브넷마스크: 255.255.255.0

브로드 캐스트: 220.172.149.255 (IP로 할당 불가능)

실제 할당 가능한 IP주소: 220.172.149.2 ~ 220.172.149.254 (맨 마지막 임)

----------------------------------------------------------------------------------------------------------------------------------------------------

이제 B강의장을 살펴보자.

(B)강의장 - 125대를 사용해야 하므로 25비트로 해야함

220.172.150/25 (호스트수: 128개)

11111111.11111111.11111111.10000000

255.255.255.128

128개를 기준으로 2개로 분리됨

먼저 분리된 첫번째 그룹 (25비트)

0 ~ 127까지 (128개)

네트워크 ID: 220.172.150.0

게이트웨이: 220.172.150.1 (문제에서 사용 가능한 첫번째 IP)

서브넷마스크: 255.255.255.128

브로드 캐스트: 220.172.150.127 (IP로 할당 불가능)

실제 할당 가능한 IP주소: 220.172.150.2 ~ 220.172.150.126 (맨 마지막 임) - 총 125개까지 쓸 수 있으므로 딱 맞다.

------------------------------------------------------------------------------------------------------------------------------------------------------

이제 마지막 C강의장을 살펴보자.

(C)강의장 - 125대를 사용해야 하므로 25비트로 해야함

220.172.150/25 (호스트수: 128개)

11111111.11111111.11111111.10000000

255.255.255.128

128개를 기준으로 2개로 분리됨

먼저 분리된 두번째 그룹 (25비트)

128 ~ 255까지 (128개)

네트워크 ID: 220.172.150.128

게이트웨이: 220.172.150.129 (문제에서 사용 가능한 첫번째 IP)

서브넷마스크: 255.255.255.128

브로드 캐스트: 220.172.150.255 (IP로 할당 불가능)

실제 할당 가능한 IP주소: 220.172.150.130 ~ 220.172.150.254 (맨 마지막 임) - 총 125개까지 쓸 수 있으므로 딱 맞다.

--------------------------------------------------------------------------------------------------------------------------------------------------

정답은 아래와 같다.

별관 (A)강의장 맨 마지막 PC의 설정 화면

별관 (B) 강의장의 맨 마지막 PC의 설정화면

신관 (C) 강의장의 맨 마지막 PC의 설정화면



이렇게 정답이 구성된다. 이 문제는 아주 복합적인 요소를 물어보는데......

1. 실제 가용IP 수량에 따라서 서브넷팅을 못 할수도 있다. (25비트로 분리해도 최대125까지 밖에 안된다.)

2. 가용IP의 수량을 계산할줄 알아야한다. (네트워크 ID, 게이트웨이, 브로드캐스트는 IP 할당이 불가능하다.)

3. Host 수량을 보고 몇 비트로 적용할지를 대충 짐작하고 계산이 가능해야 한다.

상세한 내용은 필자가 제작한 영상으로 봐주셨으면 한다.
