필자의 블로그에 요청이 올라왔다. 순간정전에 대한 내용인데 명절연휴로 인해서 굉징히 늦게 확인을 했고 지금이라도 포스팅을 하고  있다.

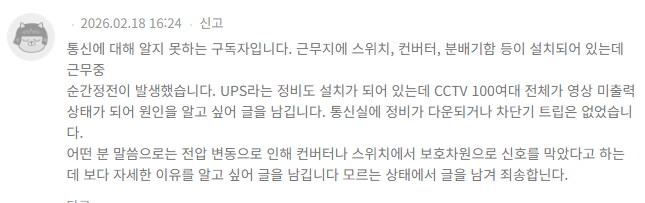

이렇게 글이 올라와있다.

순간정전으로 인한 이야기 인데....우선 필자가 근무하는 기관에서도 정전에 대비해서 UPS가 설치되어 있다. 보통 순간정전이 발생하면 모든 기기가 순간적으로 꺼졌다가 모두 다시 켜지는 증상이 발생한다. 스위치는 괜찮은데 Server는 장난이 아니다. 그래서, 필자의 경우에도 정전사고 발생이나 정전작업이 있다고 하면 굉장히 신경이 날카롭게 변한다. 뭐...어쩔 수 없다.

구독자님의 이야기를 좀 분석해보자면...순간정전이 발생하였는데 UPS가 설치되어 있음에도 불구하고 CCTV 100여대가 전체가 다 죽어버렸다는 이야기가 있다.  통신실에 장비가 다운되었거나 차단기 트립은 없다고 하셨다.

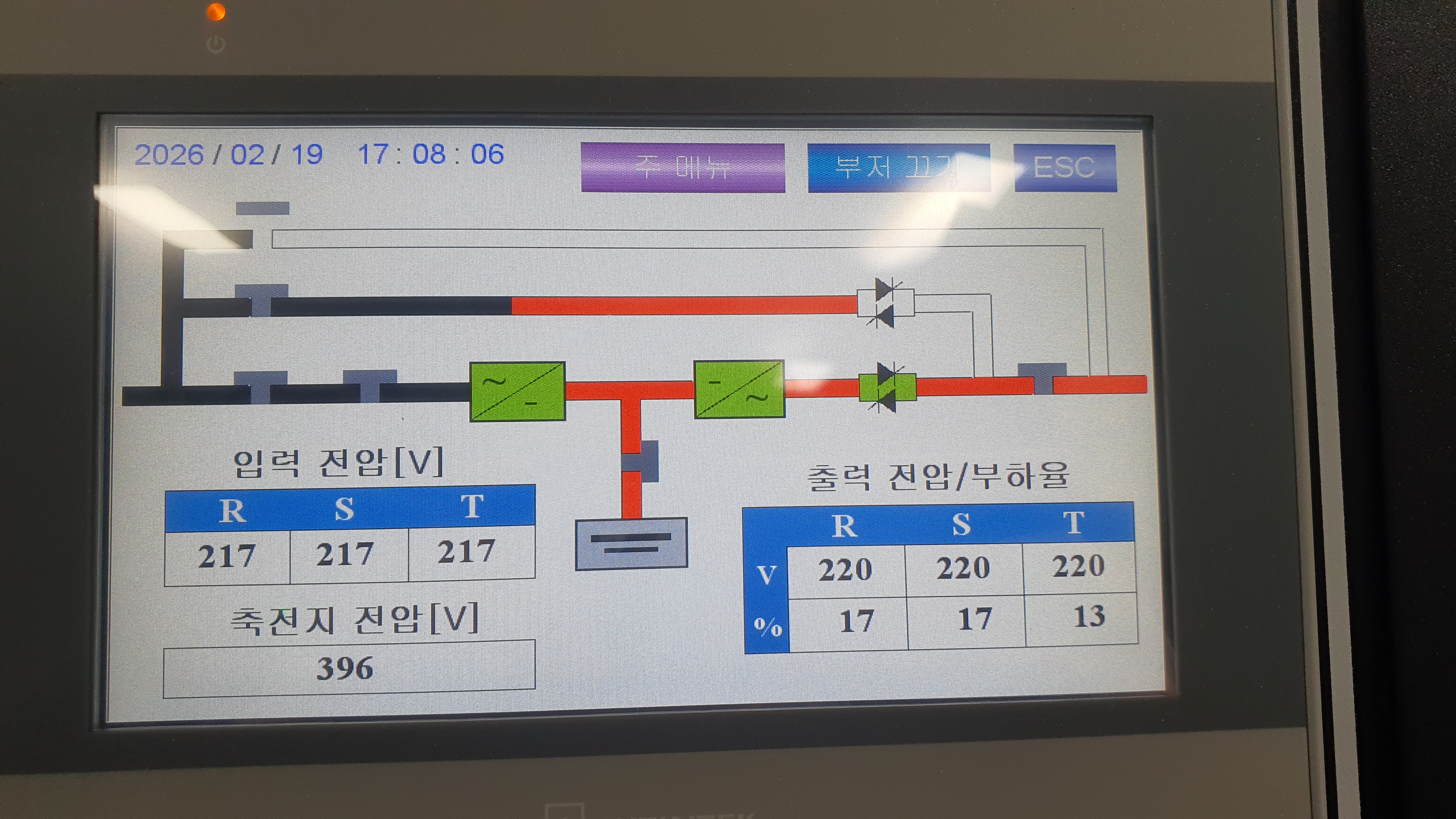

우선 맨처음에 확인해야 할 내용이 UPS로 보인다. 필자가 근무하는 기관의 UPS 상태를 찍어왔다.

UPS의 흐름도를 나타내는 영상이다. 설명을 좀 해보자면....

이렇게 입력 전원이 나와서 2개로 분기되는데 하나는 UPS를 충전하면서 전력이 흐르고 나머지 1개의 회로는 각 기기로 전달이 되는 형태라고 이해하시면 되겠다. 영상을 첨부하자면....이렇게 전력이 흐른다고 보시면 된다.

그런데, 정전이 발생하고 외부전력이 차단된 경우에는 전력은 이렇게 흐른다.

전원이 차단되게 되면 입력전압이 없으므로 현재 충전이 되어 있는 배터리에서 각 기기 쪽으로 전력을 나눠주게 되며 각 기기마다 전력이 소비전력이 다르므로 얼마나 버틸지는 사용되는 기기마다 소비되는 전력에 따라 많은 변수가 존재한다. 그래서, 빨리 정전작업이 끝나기를 하는 바램이다.

기본적으로 이렇게 제대로 동작하는지는 꼭 확인을 해봐야하는데 이게 정전이 발생하지 않으면 알수 없기에 정전이 발생했을때 꼭 확인을 해봐야 하는 부분이다. 지금 구독자님의 경우에는 이걸 확인하기 거의 불가능하지 않았나 하는 생각이 든다.

우선 네트워크가 어떻게 구성되어 있는지는 잘 모르겠지만 스위치의 log를 확인해봐야 한다. 순간정전이 일어났다고 하더라도 스위치는 어차피 구독자님 모르게 꺼졌다가 다시 켜지는데 기종마다 좀 다르지만 5분정도면 정상적으로 가동을 한다. 하지만 log는 남아있다.

필자가 근무하는 기관에서 공사를 한다고 네트워크 장비에 연결된 전원을 함부로 내린 경우이다. 위 그림을 보시면 vlan 175가 죽었다가  다시 올라옴을 볼수 있다. 필자가 근무하는 기관에서 실제 L2 Switch에 연결이 된 것을 캡쳐해봤다.

이렇게 log로 스위치가 떨어졌는지 확인이 가능하다. 그리고, 또 확인해봐야 하는 내용이 있다. 아주 재수가 없는 경우인데....

포트마다 error-disable이 걸리는 경우가 있다.

gi1/011번 포트에 보면 error-disable이 걸렸있다. 11번 포트에 연결된 기기는 절대로 동작하지 않는다. 필자의 예상으로는 거의 모든 포트에 error-disable이 걸려있는게 아닌가 싶다. 콘솔이나 원격으로 접속을 해서....꼭 확인을 해야할듯 싶다.

11번 포트가 error가 걸려있다면...이렇게 풀면된다.

switch#conf t
switch(config)#int gi1/0/11
switch(config-if)#shutdown
switch(config-if)#no shutdown

해당 포트를 한번 shutdown 했다가 no shutdown을 해주는 것이 중요하다. 만약에 1번에서 24번까지 error가 몽땅 다 걸렸다면....

switch#conf t
switch(config)#int range gi1/0/1 - 24
switch(config-if-range)#shutdown
witch(config-if-range)#no shutdown

이렇게 한꺼번에 작업도 가능하다. 단 1번부터 24번까지 한꺼번에 하는 경우에는 조금 조심을 해야한다. 원격으로 하는 경우에는 반드시 cdp를 긁어서 어떤 포트가 Upkink 인지 확인해야한다. 만약에 1번이 Uplink인데 1번까지 범위를 잡아버리면 shutdown을 내리는 순간에 모든 것이 다 끊어져버리기 때문에 굉장히 위험하다. 그래서, 원격으로 할때는 반드시 Uplink 포트를 확인해야 한다. 콘솔로 작업을 한다면 크게 상관은 없다.

현재 네트워크 구성도라던지 어떤 장비를 사용하는지 예상은 할수 없지만 필자가 운영하고 있는 전산망을 기준으로 해서 최대한 설명을 드려보았다.

필자 개인적으로는 꼭 잘 해결되었으면 하는 바램이다.
