필자가 네이버 지식인에 도전중이다. 어느분이 질문을 주셨는데 이러하다.

이런 질문이 올라왔다.

그렇다면 필자가 또 네트워크로 밥먹고 사는 사람이니까...열심히 그려봤다.

위 그림을 토대로 다시 GUI(?) 환경으로 그려봄

위 구서을 봤을때 조금 개선했으면 하는 부분이 보입니다.

1. AP 부분 (보조 공유기)

보조 공유기에서 밖으로 접속하거나 메인 공유기쪽으로 접속은 가능하나 외부나 보조 공유기 안쪽으로는 접속이 불가능 합니다. 또한 IP 역류현상이 발생할 수 있으니 메인공유기와 보조공유기간의 내부 IP 대역은 IP 충돌 방지를 위해서 둘중에 하나 내부 IP 대역을 변경하셔서 사용하셔야 합니다. 잘못하면 전체 다운이 예상됩니다. 이런 사례가 있어서 제가 포스팅한 주소 하나 남겨드립니다.

https://tech-network.tistory.com/entry/%EA%B3%B5%EC%9C%A0%EA%B8%B0-%EB%82%B4%EB%B6%80-IP-%EC%84%A4%EC%A0%95%EC%9D%84-%EB%B3%80%EA%B2%BD%ED%95%B4%EC%95%BC-%ED%95%98%EB%8A%94-%EC%9D%B4%EC%9C%A0

[장애처리 노하우] 공유기 내부 IP 설정을 변경해야 하는 이유

2. 스위치에서 스위치로 연결을 줄였으면 합니다.

선로 구성상 어쩔수 없다는 위 구성이 최선이 맞습니다. 하지만 스위치 - 스위치 연결은 버스구조로 되기 때문에 장애 포인트만 늘어납니다. 선로구성이 되고 스위치 포트가 남는다면 이렇게 구성하시는 것을 추천합니다.

장비는 많이 달아봐야 장애가 나는 point만 늘어는 사례가 되오니 구성할수 있다면 조금 더 심플하게 하시는 것을 추천합니다.



3. 프린터는 유동 IP 대역이 아닌 고정IP로 설정했으면 합니다.

- 프린터에 고정 IP를 안 하셨다면 프린터의 경우 위 그림처럼 192.168.0.254로 고정을 해버리고 각 클라이언트에서 출력을 하게 된다면 IP가 고정이므로 IP 변경(유동IP - DHCP)으로 인한 프린터 장애는 발생하지 않을 것입니다.

이렇게 답변을 드렸다. 그림 그리는데 시간이 꽤 소요되었다. ㅎㅎ 그래도 질문자님께서 잘 이해하셨으면 하는 바램이다.

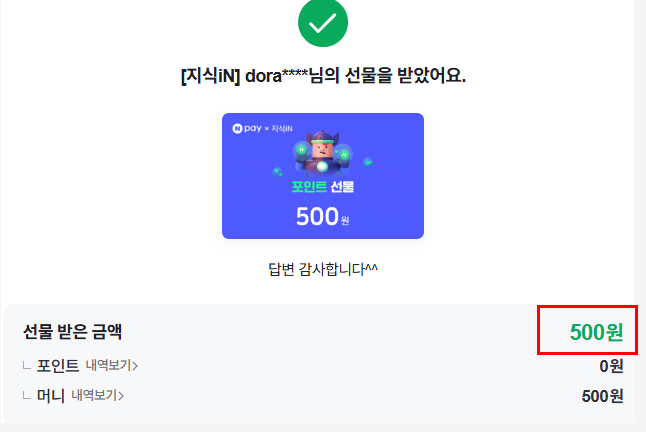

질문자님께서 네이버 페이를 주셨다. 500원.

궁굼해요? 궁금해요? 궁금하면 500원...ㅋㅋ 옛날 개그 콘서트가 기억이 나네요.

영상출처: 개그콘서트 (유튜브 영상)

아무쪼록 도움이 되셨으면 하는 바램이다. 오늘의 포스팅을 마친다.
